Máy phát điện loại im lặng động cơ Cummins với thiết kế giảm tiếng ồn hoàn toàn kín
tiếng ồn thấp
The PT fuel injection system
Sử dụng thép chất lượng cao
Áp dụng cấu trúc ống dẫn khí mê cung
- Tiêu chuẩn
- HIỆU QUẢ
TIÊU CHUẨN
- ISO 8528: Bộ máy phát điện xoay chiều điều khiển bằng động cơ đốt trong pittông
- IEC 60034-1: Yêu cầu kỹ thuật cơ bản đối với máy điện quay
- YD / T 502: Bộ máy phát điện diesel truyền thông
- GB / T 20136-2006-XNUMX: Phương pháp thử nghiệm chung cho trạm điện động cơ đốt trong
THẾ
- Hệ thống phun nhiên liệu PT tạo thành một bộ điều khiển điện tử EFC để thực hiện điều khiển vận hành từ xa.
- Áp dụng công nghệ tiên tiến để tối ưu hóa quá trình đốt cháy, giảm tiêu hao nhiên liệu và độ tin cậy cao hơn.
- Áp dụng thiết kế giảm tiếng ồn hoàn toàn khép kín và hệ thống im lặng trở kháng tích hợp, có thể giảm tiếng ồn của thiết bị đi 15 ～ 35dB (A) và tiếng ồn tổng thể của thiết bị thấp.
- Áp dụng cấu trúc ống dẫn khí mê cung và thiết kế chống bụi để cân bằng các yêu cầu khác nhau về thông gió, chống thấm nước và chống bụi. Đồng thời, nó đã được xác minh bằng thử nghiệm chống mưa và chống bụi lặp đi lặp lại. Mức bảo vệ tiêu chuẩn là IP23 và mức bảo vệ cao nhất là IP43.
Sử dụng thép chất lượng cao và xử lý phun bề mặt, nó có đặc tính chống ăn mòn và chống gỉ mạnh.
THI
| Pthông số | đơn vị | HIỆU QUẢ | ||
| Giảm tần số | % | ≤3 | ||
| Dải tần số trạng thái ổn định | % | ≤0.5 | ||
| Khoảng rơi cài đặt tần số tương đối | % | ≥3.5 | ||
| Dải tăng cài đặt tần số tương đối | % | ≥2.5 | ||
| Độ lệch tần số thoáng qua | 100% công suất giảm đột ngột | % | ≤ + 10 | |
| Điện đột ngột | ≤-7 | |||
| Thời gian khôi phục tần số | s | ≤3 | ||
| Dải dung sai tần số tương đối | % | 2 | ||
| Độ lệch điện áp trạng thái ổn định | % | ≤ ±1 | ||
| Mất cân bằng điện áp | % | 1 | ||
| Độ lệch điện áp quá độ | 100% công suất giảm đột ngột | % | ≤ + 20 | |
| Điện đột ngột | ≤-15 | |||
| Thời gian phục hồi điện áp | s | ≤4 | ||
| Điều chế điện áp | % | 0.3 | ||
| Dải cài đặt điện áp tương đối | % | ≤ ± 5 | ||
| Tốc độ cài đặt điện áp thay đổi | %/NS | 0.2~1 | ||
| Hệ số hài điện thoại | THF | % | <2 | |
| Các yếu tố ảnh hưởng đến điện thoại | TIF | / | <50 | |
BẢN VAW
MÔI TRƯỜNG HOẠT ĐỘNG
Công suất chính (PRP) là công suất tối đa mà thiết bị có thể hoạt động liên tục với tải thay đổi trong điều kiện môi trường tiêu chuẩn (áp suất khí quyển, độ ẩm tương đối, nhiệt độ môi trường) và cho phép hoạt động quá tải 10% trong 1 giờ sau mỗi 12 giờ.
- Độ cao: ≤1000m (khi> 1000m, cần điều chỉnh nguồn điện)
- Nhiệt độ môi trường: 40 ° C (khi> 40 ° C, cần điều chỉnh nguồn điện)
- Độ ẩm tương đối: ≤60%
- Khi điều kiện vận hành tại chỗ của tổ máy phát điện điêzen không đáp ứng các điều kiện trên thì công suất phát của tổ máy phát phải được hiệu chỉnh, cuối cùng là hệ số hiệu chỉnh, xin mời quý vị và các bạn tham khảo.

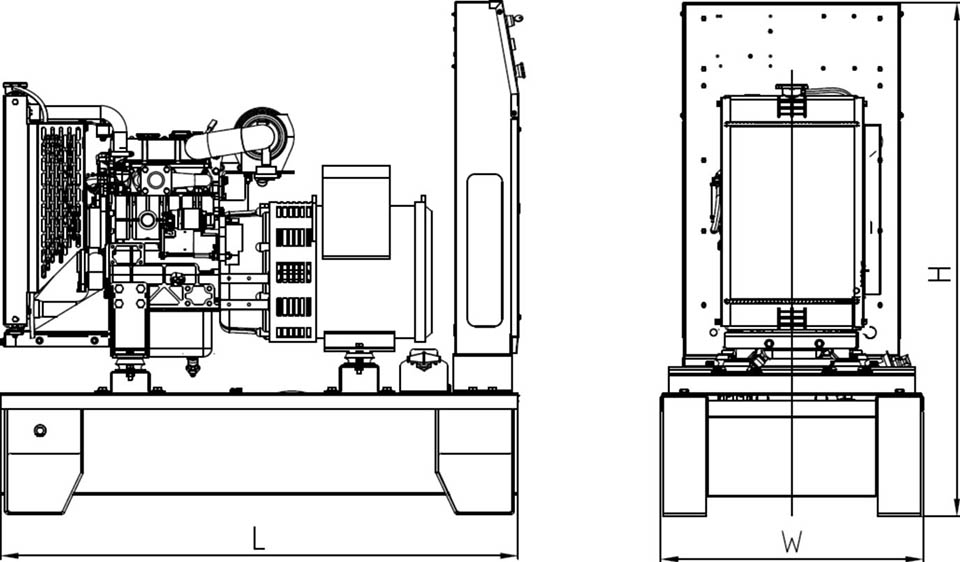

| Mô hình máy phát điện | Genset Prime Power (kW) | Genset Công suất chờ (kW) | Hệ số công suất | Đánh giá điện áp | tần số | Kích thước (L × W × H) (mm) | Trọng lượng (kg) | Mô hình động cơ | Số xi lanh | Đường kính × Hành trình (mm) | Dịch chuyển (L) | Mức tiêu thụ nhiên liệu (g / kW) | Tốc độ | Hệ thống làm lạnh | Phương pháp bắt đầu |
| Phong cách im lặng (400V) | |||||||||||||||
| Máy phát điện Dongkang Cummins | |||||||||||||||
| ATYS-C20D | 20 | 22 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1671H | 1201 | 4B3.9-G2 | 4 | 102 120 * | 3.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C24D | 24 | 26 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1671H | 1220 | 4B3.9-G12 | 4 | 102 120 * | 3.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C30D | 30 | 33 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1671H | 1265 | 4BT3.9-G2 | 4 | 102 120 * | 3.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C45D | 45 | 50 | 0.8 | 400V | 50HZ | 2650L × 1070W × 1671H | 1496 | 4BTA3.9-G2 | 4 | 102 120 * | 3.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C50D | 50 | 55 | 0.8 | 400V | 50HZ | 2650L × 1070W × 1671H | 1496 | 4BTA3.9-G11 | 4 | 102 120 * | 3.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C60D | 60 | 66 | 0.8 | 400V | 50HZ | 2650L × 1070W × 1671H | 1562 | 4BTA3.9-G11 | 4 | 102 120 * | 3.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C68D | 68 | 75 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 1944 | 6BT5.9-G2 | 6 | 102 120 * | 5.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C75D | 75 | 83 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 1988 | 6BT5.9-G2 | 6 | 102 120 * | 5.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C80D | 80 | 88 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 1988 | 6BT5.9-G2 | 6 | 102 120 * | 5.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C90D | 90 | 100 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 2067 | 6BTA5.9-G2 | 6 | 102 120 * | 5.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C100D | 100 | 110 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 2038 | 6BTAA5.9-G2 | 6 | 102 120 * | 5.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C120D | 120 | 130 | 0.8 | 400V | 50HZ | 3550L × 1120W × 1880H | 2267 | 6BTAA5.9-G12 | 6 | 102 120 * | 5.900 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C130D | 130 | 143 | 0.8 | 400V | 50HZ | 3550L × 1120W × 1880H | 2494 | 6CTA8.3-G2 | 6 | 114 135 * | 8.300 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C145D | 145 | 160 | 0.8 | 400V | 50HZ | 3550L × 1120W × 1880H | 2520 | 6CTA8.3-G2 | 6 | 114 135 * | 8.300 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C160D | 160 | 176 | 0.8 | 400V | 50HZ | 3550L × 1220W × 1880H | 2524 | 6CTAA8.3-G2 | 6 | 114 135 * | 8.300 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C200D | 200 | 220 | 0.8 | 400V | 50HZ | 3650L × 1220W × 2102H | 2701 | 6LTAA8.9-G2 | 6 | 114 145 * | 8.900 | 1500 | Nước làm mát | Khởi động điện | |
| Máy phát điện Cummins Trùng Khang | |||||||||||||||
| ATYS-C200C | 200 | 220 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2193H | 3800 | MTA11-G2 | 6 | 125 147 * | 10.800 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C200CG | 200 | 220 | 0.8 | 400V | 50HZ | 4200L × 1370W × 2283H | 3977 | NT855-GA | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C220C | 220 | 242 | 0.8 | 400V | 50HZ | 4200L × 1370W × 2283H | 4000 | NTA855-G1A | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C250C | 250 | 275 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2193H | 3835 | MTAA11-G3 | 6 | 125 147 * | 10.800 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C280C | 280 | 300 | 0.8 | 400V | 50HZ | 4200L × 1370W × 2283H | 4074 | NTA855-G2A | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C300C | 300 | 330 | 0.8 | 400V | 50HZ | 4600L × 1470W × 2322H | 4248 | NTAA855-G7 | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C320C | 320 | 350 | 0.8 | 400V | 50HZ | 4600L × 1470W × 2322H | 4268 | NTAA855-G7A | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C320CG | 320 | 350 | 0.8 | 400V | 50HZ | 4600L × 1570W × 2372H | 4500 | QSNT-G3 | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C360C | 360 | 400 | 0.8 | 400V | 50HZ | 4600L × 1720W × 2502H | 5385 | QSNT-G4X | 6 | 140 152 * | 14.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C360CG | 360 | 400 | 0.8 | 400V | 50HZ | 4600L × 1720W × 2502H | 5385 | KTA19-G3 | 6 | 159 159 * | 19.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C400C | 400 | 440 | 0.8 | 400V | 50HZ | 4600L × 1720W × 2502H | 5385 | KTA19-G3A | 6 | 159 159 * | 19.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C440C | 440 | 480 | 0.8 | 400V | 50HZ | 4950L × 1920W × 2560H | 6035 | KTAA19-G5 | 6 | 159 159 * | 19.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C460C | 460 | 506 | 0.8 | 400V | 50HZ | 4950L × 1920W × 2560H | 6035 | KTAA19-G6 | 6 | 159 159 * | 19.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C500C | 500 | 550 | 0.8 | 400V | 50HZ | 4950L × 1920W × 2560H | 6035 | KTAA19-G6A | 6 | 159 159 * | 19.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C550C | 550 | 570 | 0.8 | 400V | 50HZ | 5300L × 2020W × 2700H | 6500 | QSK19-G4 | 6 | 159 159 * | 19.000 | 1500 | Nước làm mát | Khởi động điện | |
| Máy phát điện Cummins | |||||||||||||||
| ATYS-C570I | 570 | 627 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12853 | KTA38-G1 | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C580I | 580 | 638 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12741 | KT38-GA | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C600I | 600 | 660 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12853 | KTA38-G2 | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C640I | 640 | 704 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 12858 | KTA38-G2B | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C730I | 730 | 800 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 13058 | KTA38-G2A | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C800I | 800 | 880 | 0.8 | 400V | 50HZ | 6058L × 2438W × 2591H | 13058 | KTA38-G5 | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C1000I | 1000 | 1100 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 20735 | KTA50-G3 | 16 | 159 159 * | 50.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C1000IG | 1000 | 1100 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 20735 | QSK38-G5 | 12 | 159 159 * | 38.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C1100I | 1100 | 1200 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 21765 | KTA50-G8 | 16 | 159 159 * | 50.000 | 1500 | Nước làm mát | Khởi động điện | |
| ATYS-C1200I | 1200 | 1320 | 0.8 | 400V | 50HZ | 12192L × 2438W × 2896H | 21765 | KTA50-GS8 | 16 | 159 159 * | 50.000 | 1500 | Nước làm mát | Khởi động điện | |
